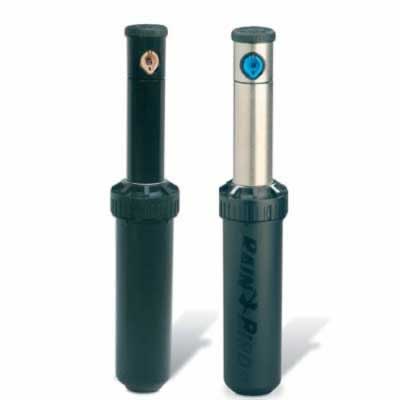

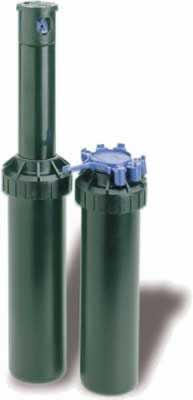

3504 SERİSİ ROTOR POP-UP



UYGULAMA

Kısa mesafeden orta mesafeye kadar atış mesafeli ve 1/2″ (15/21) bağlantı dişli 3500 serisi rotor özellikle bahçelerin sulanmasında kullanılır. Sulanacak sektör hızlı ve basit bir şekilde sadece düz bir tornavida yardımıyla ayarlanabilmektedir.



GENEL ÖZELLIKLER

- Yukarıdan düz bir tornavida ile sektör ayarı

- Üç yıl garantili

- Uzun ve verimli bir çalışma için yağsız ve gressiz bir dişli mekanizma

- 40° – 360° arası dönebilen rotorlar, yarım ve tam açılı modeller için

- 6 UNIFORM+ nozullu takılabilir nozul takımı

- Ayar vidası ile atış mesafesini %35´e varan oranlarda nozul değiştirmeksizin düşürebilme imkanı

- 10,2cm (4?) Pop-up yüksekliği (rotorun ortasından ölçülmüştür)

- Sektörün hızlı şekilde kontrol edilmesi

- Çok fonksiyonlu silme contası iç bölümü pisliklerden korur ve Pop-up´ın güvenli şekilde inip çıkmasını sağlar

- Nozul değiştirmesinde statorun değişmesi gerekmez

- Kolay sökülebilen ? litre

- Kolay değiştirilebilen nozullar

- Opsiyon olarak Seal-A-Matic? (SAM) çekvalf kiti: 2,1 metre yükseklik farklarında kapalı kalır. Daha derin yerlerde bulunan rotorlarda erozyonu ve su birikintisi oluşmasını önler

- Rotorun zorlama yoluyla kapasitesinden daha fazla çalıştırılmasında dişlide oluşabilecek hasarları önlemek için fazladan döndürme mekanizmasi



TEKNIK ÖZELLIKLER

Atış mesafesi: 4,6 — 10,7

Ayar vidasi ile atış mesafesi: 2,9

Basınç: 1,7 — 3,8 bar

Debi oranı: 0,12 — 1,04m³/saat

Bağlantı dişi: 1/2″ (15/21) İç dişli

Yarı çap ayarı: 40° – 360°



BOYUTLAR

Pop-up yüksekliği: 10,2 cm

Ana gövde yüksekliği: 16,8 cm

Görünen çap: 2,9 cm



Dikkat: Pop-up yüksekliği üst kapaktan ana gövdeye kadar ölçülen yüksekliktir, ana gövde yüksekliği ölçümünde ise Pop-up kapalı durumdadır.



MODELLER

Yarı çap modelleri 40° den 360° ye kadar ayarlanabilir.

3504-PC: Tam ve yarı çap

3504-PC-SAM: SAM çekvalf kitli tam ve yarı çap

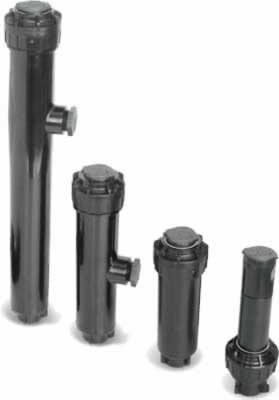

5004 SERİSİ ROTOR POP-UP



UYGULAMA

5000 enhanced ve 5000 Plus Serisi orta boy rotorlar, daha fazla dayanıklılık, daha yüksek standartlar ve performans sağlayarak Rain Bird’ün zaten güçlü rotor ailesini tamamlar.

Konutsal veya ticari uygulamada kullanıldığında, 5000 Serisi Rotor performansında en son yeniliği vaadediyor



GENEL ÖZELLIKLER

– Akış kontrol sistemi (Stream ControlTM Technology (SCT)): suyun akışını kontrol imkanı vermektedir (Flow-Shut-Off)

- Flow-Shut-Off konik vanası rotorun su akış pasajında entegre olmakla birlikte maksimum akış gücü sağlamaktadır

- Nozul başlarına kadar genişletilmiş olan su akış pasajı basınç kaybını ortadan kaldırır ve optimum performans sağlar

- Rotorun su akış pasajındaki açık nozul başları maksimum su akışını etkin kılmaktadır

– Geliştirilmiş yağmur perdesi (Enhanced Rain CurtainTM) nozulları

- Her nozul için düşük debide daha uzun atış mesafesi

- Özel şekil verilmiş olan nozullar (Micro RampsTM) yoluyla iyileştirilmiş dar alan sulaması

- Nozulların basit şekilde çıkarılması sayesinde kolay bakım

– Standart yeşil kauçuk başlık

– İçinde düşük açılı nozullar bulunan nozul takımı ve standart yağmur perdesi (Rain CurtainTM) nozulları (Uniform+)

– Yeşil alan sulama uygulamalarında özellikle sulanacak alanın her noktasının sulanmasını sağlar

– (Debris SentryTM): Rotorun nozul tabanına yerleştirilmiş olan bu ? litre takımı rotorun iç bölümünü pislenmeye karşı korur

– Özellikle güçlü geri çekmeli yay Pop-Up girişinin emniyetli olmasını sağlar

– Yukarıdan düz veya yassı tornavida ile açı ayarı

– Uzun ömürlü ve güvenilir bir çalıştırma için yağsız ve gressiz mekanizma

– Tam tur ve 40° – 360° arası açılı (halihazırda tam açılı rotasyon yapabilen modeli de temin edilebilir) rotasyon yapabilen rotor modelleri

– Debi ayar vidası atış mesafesini nozul değiştirmeden %25′e varan oranda azaltmaktadır

– Orijinal 10cm, 15cm, ve 30cm Pop-Up yüksekliği (gövdeden nozul ortasına kadar ölçülen)

– Basınç düzenleyici çok fonksiyonlu silme contası iç bölümü pislenmeye karşı korur ve Pop-Up giriş çıkışını güvenli şekilde sağlar

– Sağlamlaştırılmış su akış bölümü rotoru daha dayanıklı kılar

– İlaveli O-halkaları ve contalar kumlu sularda

fazladan koruma sağlar

– 5000 Plus Serilerinde Seçenekler:

- SS Modellerde paslanmaz çelik Pop-Up

- Seal-A-MaticTM çekvalf kiti (SAM) 2,1 metreye kadar olan kot farklılıklarında kapalı kalır



TEKNIK ÖZELLIKLER

Atış mesafesi: 7.6 — 15,2 m

Debi ayar vidalı atış mesafesi: 5,7 m

Basınç: 1,7 den 4,5 bara kadar

Debi oranı: 0,17 den 2,19 m³/h kadar

Nozul çıkış açısı:

Standart yağmur perdesi nozullar (Rain CurtainTM) (Uniform): 25°

Düşük çıkış açılı yağmur perdesi nozulu: 10°

Bağlantı dişi: ¾ İç dişli



BOYUTLAR

Pop-Up yüksekliği (Kapaktan nozul ortasına kadar)

-5004/5004 Plus: 10 cm

-5006 Plus: 15 cm

-5012 Plus: 30 cm

Toplam ana gövde yüksekliği (Kapalı Pop-Up pozisyonunda)

-5004/5004 Plus: 18,5 cm

-5004 Plus: 24,5 cm

-5004 Plus: 42,9 cm

Görünen çap: 4,5 cm



MODELLER

Açılı tur modeller (PC) 40-360 derece arası ayarlanabilir.

Tam tur modeller (FC) sadece 360 derece çalışırlar

5004-PC: Açılı (Standart 5004)

5004-PL-FC: Tam tur

5004-PL-PC-3.0: Önceden takılmış 3.0 boyutunda nozulu ile istenen açıda döner.

5004-PL-PC-SS-SAM-3.0: Açılı tur, paslanmaz çelik kaplı pop-up, çek val? i ve 3.0 önceden takılmış nozul ile

5006-PL-PC: Açılı tur.

5006-PL-PC-SS-SAM: Açılı tur, paslanmaz çelik kaplı pop-up, çek val? i

5012-PL-PC: Açılı tur

5000-S-PL-PC: Açılı tur, Shrub modeli

5500 SERİSİ ROTOR POP-UP

UYGULAMA

5500 Serisi Rain Bird rotorlar özellikle darbelere karşı dayanıklı ve sağlamdırlar. Yüksek performanslı ve güçlüdürler, kısa mesafeden orta mesafeye kadar olan atış mesafeleri için tasarlanmıştırlar.



GENEL ÖZELLIKLER

- 5 Yıl garanti

- Memory Arc®: Rotor her zaman ayarlanan sektöre geri döner

- Darbelere karşı koruyucu korunaklı çalışma mekanizması

- Güçlendirilmiş nozul temeli nozulu tekmelere karşı korur

- Opsiyon olarak paslanmaz çelikten Pop- Up, kamusal alanlarda darbelere karşı dayanıklı

- Tam ve parça döner açılı için tek birmodel, depolamayı kolaylaştırır

- Rotor çalışırken bile yukarıdan bir tornavida ile basit sektör ayarı. Parça döner açılı 50°

330°, döner tam açı (360°)

- Ana gövdeyi çevirmeden ve rotoru bağlantısından çıkarmadan sağlı ve sollu ayarlanabilir dayanak, montajı kolaylaştırır

- Seal-A-MaticTM çekvalf kiti (SAM) kuytu yerlerde bulunan rotorlarda su birikintisi oluşmasını önler.

- Yağsız ve gressiz kavrama

- Rain Curtain nozulları (Uniform+) rotorun yakınında bulunan yerlerin eşit şekilde optimal sulanmasını garanti eder

- Önden değiştirilebilen nozul, özel bir alet gerektirmez.

- İkinci bir ayara gerek olmadan nozul değiştirilmesi, kendi kendine ayarlanabilen stator

- Güçlü yaylar Pop-Up´ın sağlıklı şekilde girişini sağlar

- Standartlara uygun siyah plastik kapak



TEKNIK ÖZELLIKLER

- Yağış oranı: 5,9 – 35,5 mm/h

- Atış mesafesi: 10 — 16,8 m

- Basınç aralığı: 2,1 — 6,2 bar

- Debi oranı: 0,33 — 3,52 m³/h

- ¾” İç dişli

- SAM Çekvalf kiti 2,1 metreye kadar olan kot farklılıklarında kapalı kalır

- Çıkış açısı: 22°



BOYUTLAR

Görünen çap: 4,4 cm

Ana gövde çapı: 7,0 cm

Ana gövde yüksekliği: 23,5 cm

Pop-Up yüksekliği: 12,7 cm



Dikkat: Pop-Up yüksekliği kapaktan ilk girişe kadar ölçülen yüksekliktir. Ana gövde yüksekliği ise Pop-Up girişinden sonraki yüksekliktir.



MODELLER

5505: ¾” İç dişli (5″ plastik Pop-Up)

5505-SS: ¾” İç dişli (5″ paslanmaz çeliktenPop-Up)

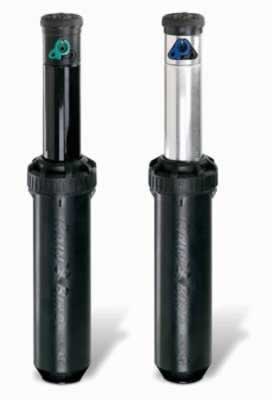

7005 SERİSİ ROTOR POP-UP

UYGULAMA

7005 model rotoru dayanıklı bir model olup özellikle spor alanlarında ve kamuya açık arazilerde dış darbelerden dolayı oluşabilecek tehlikelere karşı öngörülmüştür. Günümüz pazarının büyük isteklerine cevap verir ve en zor şartlara göre yapılmıştır.



GENEL ÖZELLIKLER

- 5 Yıl garanti

- Memory Arc®: Rotor her zaman ayarlanan sektöre geri döner

- Darbelere karşı koruyucu korunaklı çalışma mekanizması

- Sneaker Armor®: Nozul ve Pop-Up´ın tepmelere karşı sorunsuz giriş çıkışı, darbeye karşı dayanıklı

- Rotor çalışırken bile yukarıdan bir tornavida ile basit sektör ayarı. Parça döner açılı 50°

330°, tam açı döner (360°)

- Tam ve parça döner açılı için tek bir model, depolamayı kolaylaştırır

- Ana gövdeyi çevirmeden ve rotor bağlantısından çıkarmadan sağlı ve sollu ayarlanabilir dayanak, montajı kolaylaştırır

- Seal-A-MaticTM çekvalf kiti (SAM) eğimli yerlerde bulunan rotorlarda su birikintisi oluşmasını önler.

- Yağsız ve gressiz dişliler

- Standart plastik kapak

- Üç delikli yakın alanlar ve uzak ve orta mesafeler icin tasarlanmış Uniform+ nozulları optimal eşit şekilde sulamayı garanti eder.

- Önden değiştirilebilen nozul, özel bir alet gerektirmez.

- Güçlü yaylar Pop-Up´ın sağlıklı şekilde girişini sağlar.



TEKNIK ÖZELLIKLER

Atış mesafesi: 11,9 — 21,7 m

Basınç: 3,5 — 6,2 bar

Debi oranı: 0,86 — 5,04 m³/h

Bağlantı vidası: 1″ (26/34) İç dişli (BSP)

SAM çekvalf kiti 3,1 metrelik kot farklılıklarına kadar kapalı kalır.

Uniform+ nozulları: 04 (siyah), 06 (açık mavi), 08 (koyu yeşil), 10 (gri), 12 (bej), 14 (açık yeşil), 6 (kahve rengi), 18 (koyu mavi)

Püskürtme açısı: 25°

Uzun atış mesafeli rotorlar

En modern rotor teknolojisi



BOYUTLAR

Pop-Up yüksekliği: 12,7 cm

Ana gövde yüksekliği: 25,7 cm

Görünen çap: 4,8 cm

Dikkat: Pop-Up yüksekliği kapaktan ilk girişe kadar ölçülen yüksekliktir. Ana gövde yüksekliği ise Pop-Up girişinden sonraki yüksekliktir.



MODELLER

7005: 1″ (26/34) İç dişli (BSP), plastikten Pop-Up

7005-SS: 1″ (26/34) İç dişli (BSP), paslanmaz çelikten Pop-Up

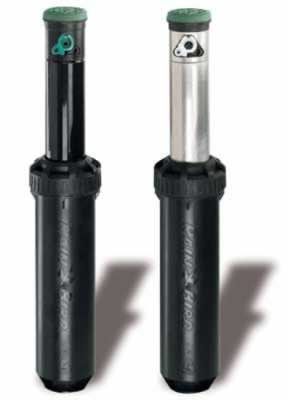

8005 SERİSİ ROTOR POP-UP

UYGULAMA



Rain Bird 8005 serisi rotorlar dayanıklı bir model olup en zor şartlara ve darbelere karşı dayanıklıdır. Günümüz pazarının büyük isteklerine cevap verir. Özellikle uzun atış mesafesi onu spor alanlarının, parkların ve diğer geniş yeşil alanların sulanması için ilk seçeneklerden biri yapar.



GENEL ÖZELLIKLER

- 5 Yıl garanti

- Memory Arc®: Rotor her zaman ayarlanan sektöre geri döner

- Darbelere karşı koruyucu korunaklı çalışma mekanizması

- Nozul gövdesi ve Pop-Up´ın tepmelere karşı sorunsuz giriş çıkışı, darbelere karşı dayanıklı

- Rotor çalışırken bile yukarıdan, bir tornavida ile basit sektör ayarı. Parça döner açılı 50°

330°, tam döner açı (360°)

- Tam ve parça döner açılı için tek bir model, depolamayı kolaylaştırır

- Ana gövdeyi çevirmeden ve rotor bağlantısından çıkarmadan sağ ve sollu ayarlanabilir dayanak, montajı kolaylaştırır

- Seal-A-MaticTM çekvalf kiti (SAM) eğimli yerlede bulunan rotorlarda su birikintisi oluşmasını önler.

- Yağsız ve gressiz dişliler

- Üç delikli yakın alanlar ve uzak ve orta mesafeler için tasarlanmış Uniform+ nozulları optimal eşit şekilde sulamayı garanti eder.

- Önden değiştirilebilen nozul, özel bir alet gerektirmez.

- Güçlü yaylar Pop-Up´ın sorunsuz şekilde girişini sağlar.

TEKNIK ÖZELLIKLER

Atış mesafesi: 17,4 – 24,7 m

Basınç: 3,5 — 6,9 bar

Debi oranı: 2,54 — 8,24 m³/h

Bağlantı vidası: 1″ (26/34) İç dişli (BSP)

SAM çekvalf kiti 3,1 metreye kadar olan kot farklılıklarında kapalı kalır.

Uniform+ nozulları: 12 (bej), 14 (açık yeşil), 16 (kahve rengi), 18 (koyu mavi), 20 (kırmizı), 22 (sarı), 24 (portakal rengi), 26 (beyaz)

Püskürtme açısı: 25°

BOYUTLAR

Pop-Up yüksekliği : 12,7 cm

Ana gövde yüksekliği:25,7 cm

Görünen çap: 4,8 cm

Ana gövde çapı: 7,9 cm

Dikkat: Pop-Up yüksekliği kapaktan ilk girişe kadar ölçülen yüksekliktir. Ana gövde yüksekliği ise Pop-Up girişinden sonraki yüksekliktir.

MODELLER

8005: 1″ (26/34) İç dişli (BSP), plastikten Pop-Up

8005-SS: 1″ (26/34) İç dişli (BSP), paslanmaz çelikten Pop-Up
